Cuando se propone instalar elementos estructurales pesados, encontrar el tamaño exacto del orificio de perforación para su sujetador determina el éxito del proyecto. Los profesionales suelen buscar una regla definitiva para evitar retiradas catastróficas. Sabemos lo frustrantes que pueden resultar las pautas de instalación vagas. A diferencia de algunos sistemas de sujeción básicos, los sujetadores de expansión para concreto requieren tolerancias precisas y específicas. Deben alcanzar sus capacidades de carga publicadas de forma segura. No coincidir con el tamaño de la broca, el diámetro del sujetador y las condiciones del material base resulta en una integridad estructural comprometida. Esta guía aclarará las reglas exactas de tallas que debe seguir. Aprenderá la mecánica detrás de la relación de instalación 1:1. Cubriremos los requisitos de profundidad, los pasos de limpieza adecuados y los parámetros críticos de instalación. Si sigue estas pautas, garantizará un ajuste perfecto y seguro en todo momento.
La regla de oro: el diámetro de la broca debe coincidir exactamente con el diámetro del perno de anclaje de cuña (por ejemplo, un anclaje de 1/2' requiere una broca de 1/2').
Las herramientas son importantes: utilice únicamente brocas para mampostería con punta de carburo estándar ANSI; Las brocas no estándar crean agujeros fuera de tolerancia.
Requisito de profundidad: Siempre taladre el orificio al menos 1/2' más profundo que la profundidad de empotramiento prevista para acomodar el polvo y los escombros.
La limpieza es fundamental: si no se elimina el polvo de hormigón, se reduce significativamente el poder de sujeción del anclaje.
Debes seguir una correlación de tallas directa 1:1. El diámetro de la broca debe coincidir perfectamente con el diámetro nominal del elemento de fijación. Debido a que un anclaje de cuña para concreto es un tipo de Perno de anclaje mecánico diseñado para expandirse contra el concreto al apretarlo, el orificio no puede ser más grande. Desliza el sujetador directamente en el agujero. Las roscas y el clip de expansión requieren un ajuste de fricción apretado para funcionar. Si compra un sujetador de 1/2 pulgada, debe usar una broca de 1/2 pulgada. No es necesario aumentar o reducir el tamaño. Esta sencilla regla elimina las conjeturas en el lugar de trabajo.
Consulte la tabla de tamaños estándar a continuación para combinar su sujetador con la herramienta correcta.
Diámetro del anclaje |
Tamaño de broca ANSI requerido |
|---|---|
Ancla de 1/4' |
Broca ANSI de 1/4' |
Ancla de 3/8' |
Broca ANSI de 3/8' |
Ancla de 1/2' |
Broca ANSI de 1/2' |
Ancla de 5/8' |
Broca ANSI de 5/8' |
Ancla de 3/4' |
Broca ANSI de 3/4' |
Esta estricta relación 1:1 se diferencia significativamente de otras opciones de fijación. Considere anclajes de manga o anclajes empotrados. Los anclajes de manga miden según el diámetro exterior de la manga, no el perno roscado. Los anclajes empotrables a menudo requieren un orificio más grande para acomodar la herramienta de ajuste interna. La gente suele asumir que todos los sujetadores requieren un orificio de gran tamaño para tener espacio libre. Esta suposición conduce a una selección incorrecta de la broca. Confíe siempre en la regla 1:1 para este tipo de sujetador específico.

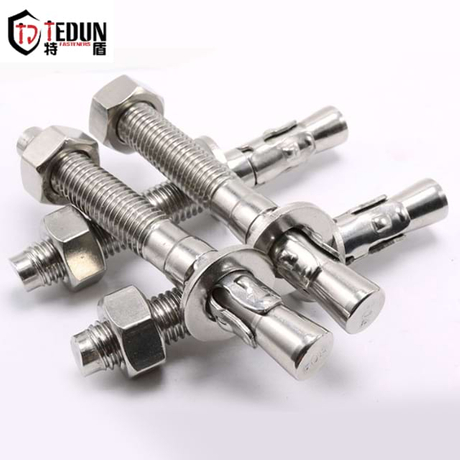

Debe comprender la mecánica de la expansión para apreciar esta precisión. El sujetador presenta un pequeño clip de expansión en su base. Cuando aprietas la tuerca, el cuerpo roscado tira hacia arriba. Este movimiento ascendente fuerza el clip hacia afuera contra las paredes de concreto. El clip se encaja agresivamente en el material base. Depende completamente de la fricción para sostener la carga. Si el agujero carece de las dimensiones correctas, esta acción de acuñamiento falla por completo.
Los agujeros de gran tamaño suponen un grave peligro para las conexiones estructurales. Si el agujero es incluso un poco demasiado grande, el clip no podrá atrapar el hormigón. Las brocas gastadas suelen causar este problema. A veces, los movimientos de perforación agresivos crean una abertura más amplia. Cuando el orificio es demasiado ancho, el clip simplemente se desliza hacia arriba por el eje. El El perno de anclaje de concreto girará continuamente en su lugar. Nunca alcanzará el torque de instalación requerido. Toda la conexión se vuelve inútil.
Las brocas estándar no son suficientes para este trabajo. Debe utilizar brocas con punta de carburo que cumplan con ANSI. El cumplimiento de ANSI garantiza que la punta de carburo se encuentre dentro de límites de tolerancia increíblemente estrictos. Los fabricantes confían en estos límites exactos para garantizar el rendimiento. Organizaciones como ICC-ES basan sus estándares de certificación en estas tolerancias específicas. Una broca que no cumpla con las normas podría perforar un agujero demasiado ancho o demasiado estrecho. Verifique siempre que su broca cumpla con el estándar ANSI antes de perforar.
El tamaño adecuado del orificio se vuelve irrelevante si el sujetador carece de un empotramiento suficiente. Debe instalarlo lo suficientemente profundo como para soportar la carga prevista. Cada diámetro tiene un estricto requisito mínimo de empotramiento. Si incrusta un sujetador de 1/2 pulgada demasiado superficialmente, se saldrá bajo tensión. Un empotramiento más profundo generalmente produce valores de extracción más altos. Debe consultar la hoja de datos del fabricante para encontrar la profundidad mínima exacta para el diámetro elegido.
Calcular la profundidad correcta del agujero requiere una fórmula simple pero vital. Nunca se perfora exactamente hasta la línea de empotramiento. Debes tener en cuenta los escombros. Utilice este cálculo:
Determine la profundidad de empotramiento deseada.
Agregue 1/2 pulgada a esta medida.
Perfore hasta esta nueva profundidad mínima del orificio.
Esta media pulgada adicional actúa como zona de recolección. En este espacio caerán polvo y pequeños fragmentos de hormigón. Previene el el perno de anclaje de cuña toque fondo prematuramente durante la instalación.
También debe respetar los requisitos de distancia al borde y espaciado. Colocar sujetadores demasiado cerca de un borde de concreto provoca una explosión estructural. El concreto simplemente se astillará y se desprenderá. Generalmente, debes mantener el sujetador alejado del borde al menos cinco veces su diámetro. El espacio entre varios sujetadores también importa. Debes espaciarlos al menos diez veces su diámetro. Estas reglas evitan la superposición de conos de tensión dentro del hormigón.
Finalmente, debes aplicar los valores de torque correctos. No puedes adivinar la tensión. Utilice siempre una llave dinamométrica calibrada. Apretar demasiado puede romper el perno roscado. También puede aplastar el hormigón alrededor del clip. Un torque insuficiente da como resultado una conexión floja. El clip no se expandirá completamente. Consulte el embalaje del fabricante para conocer las libras-pie específicas requeridas.
Los instaladores a menudo arruinan los agujeros al 'escariarlos'. El escariado ocurre cuando se balancea el taladro percutor durante el funcionamiento. Algunas personas hacen girar el taladro para quitar el polvo. Esto crea un agujero de forma ovalada o con fondo de campana. El sujetador requiere un canal perfectamente cilíndrico para agarrarse correctamente. Un agujero ovalado arruina el ajuste por fricción. El clip solo entrará en contacto con dos lados del orificio en lugar de sujetarse circunferencialmente. Debes sostener el taladro perfectamente recto y firme.
Saltarse el paso de limpieza del pozo sigue siendo un punto de falla generalizado. El polvo de hormigón actúa como lubricante seco. Si dejas polvo dentro del agujero, el clip de expansión se desliza contra él. Esto reduce drásticamente la fuerza de extracción de su anclaje de cuña de hormigón . Debes realizar una limpieza adecuada. Utilice un cepillo de alambre para fregar las paredes. Luego, use aire comprimido o una bomba de soplado. Repita este proceso hasta que no salga polvo del agujero.
Golpear las barras de refuerzo presenta otro peligro importante en la instalación. El hormigón estructural contiene rejillas de refuerzo de acero. A veces, la broca golpea este acero sólido. No puede forzar el sujetador a pasarlo. El agujero queda parcialmente obstruido. Forzarlo provoca un fallo crítico de seguridad. El clip se unirá de manera desigual o se romperá. Si golpea una barra de refuerzo, generalmente debe tapar el agujero. Luego deberá perforar un nuevo agujero a una distancia aprobada.
Debe alinear el material del sujetador con su entorno final. La elección del revestimiento incorrecto provoca una rápida corrosión. El El perno de anclaje fallará mucho antes de que termine su vida útil mecánica. Revise atentamente estas opciones de materiales:
Galvanizado: Ideal para aplicaciones interiores secas. Ofrece una mínima resistencia a la corrosión.
Galvanizado en caliente: Perfecto para uso húmedo o exterior. También debes usarlo con aplicaciones de madera tratada.
Acero inoxidable 304/316: Requerido para ambientes altamente corrosivos. Úselo cerca de regiones costeras o áreas con exposición química.
Debes valorar rigurosamente tu material base. Estos sujetadores están diseñados estrictamente para concreto sólido. No trabajan en ladrillo. Fallan en bloques de hormigón huecos. No pueden agarrar las juntas de mortero de forma segura. El clip de expansión ejerce una inmensa presión hacia afuera. El hormigón sólido puede soportar esta presión. Los materiales huecos o quebradizos se agrietarán y romperán instantáneamente. Si tiene ladrillo o bloque, necesita una solución de fijación completamente diferente.
Verifique siempre las especificaciones técnicas antes de comprar. No confíe en suposiciones sobre mantener el poder. Los fabricantes proporcionan fichas técnicas detalladas. Estas hojas enumeran valores específicos de carga de extracción y corte. Los valores cambian según la resistencia a la compresión del hormigón, medida en PSI. Un sujetador funciona de manera diferente en concreto de 2000 PSI en comparación con concreto de 4000 PSI. Haga coincidir los requisitos de carga de su proyecto con estas tablas publicadas.
El éxito con estos sujetadores de alta resistencia depende completamente de la precisión y la preparación. Debe seguir estrictamente la regla de coincidencia de brocas 1:1 para lograr un ajuste seguro. El espacio libre de profundidad adecuado garantiza que el sujetador no toque fondo con los escombros. Además, la rigurosa preparación y limpieza de los orificios garantiza que el clip de expansión pueda morder el hormigón sólido. Siempre debe verificar sus condiciones ambientales y calcular los requisitos de carga antes de comprar un inventario a granel. Si necesita documentación precisa, revise nuestro catálogo de productos o comuníquese con nuestro equipo de soporte de ingeniería para obtener orientación específica del proyecto.
R: Necesita una broca para mampostería estándar ANSI de 1/2'. El tamaño del orificio debe coincidir exactamente con el diámetro nominal del sujetador para garantizar una fricción y expansión adecuadas.
R: No. Es obligatorio un taladro percutor. Los taladros regulares solo giran, lo que rápidamente embota la broca y no logra penetrar el concreto sólido de manera efectiva. Un taladro percutor utiliza una acción pulsante para pulverizar el concreto, creando el perfil de orificio recto y perfectamente redondo necesario para un ajuste seguro.
R: No, son instalaciones permanentes. Una vez que el clip se expande en el concreto, se bloquea de forma segura en su lugar. No puedes sacarlo y reutilizarlo. Si ya no lo necesita, debe cortar o esmerilar el montante al ras de la superficie de hormigón. No puedes reutilizar el agujero.
R: El orificio debe ser lo suficientemente profundo para permitir que el sujetador quede al ras si es necesario y para acomodar el polvo. Sin embargo, es la profundidad real de empotramiento del clip de expansión en el concreto la que determina el valor de la carga estructural, no la profundidad total del orificio vacío.
